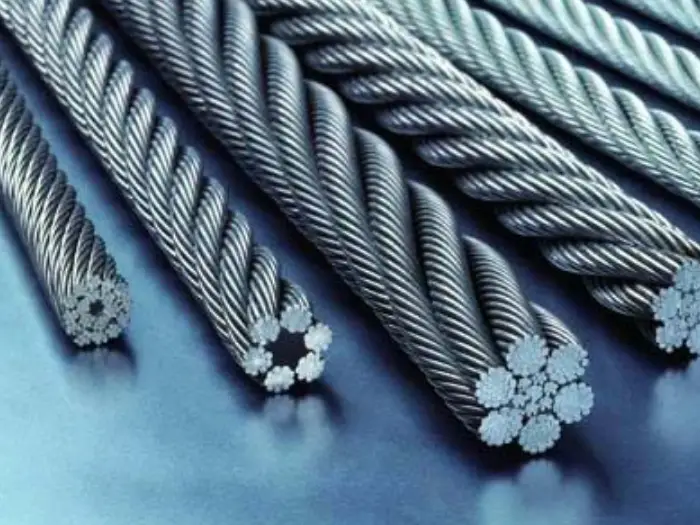

Стальные канаты являются сложным и ответственным видом проволочных изделий. Они имеют большое число типов и конструкций и различаются по форме поперечного сечения как самого каната, так и его элементов, а также по физико-механическим характеристикам проволок и сердечников.
КАНАТЫ РАЗЛИЧАЮТСЯ:
По конструкции (смотреть подробнее по ГОСТам):
- Одинарной свивки (спиральные) – состоящие из одного, двух, трех и более концентрических слоев проволоки, свитых по спирали;

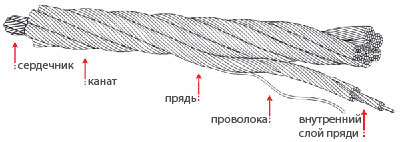

- Двойной свивки – состоящие из прядей, свитых в один или несколько концентрических слоев;
- Тройной свивки – состоящие из канатов двойной свивки (стренг), свитых в концентрический слой.
- С точечным касанием проволок между слоями – ТК;
- С линейным касанием проволок между слоями – ЛК;
- С линейным касанием проволок между слоями при одинаковом диаметре проволок по слоям пряди – ЛК-О;
- С линейным касанием проволок между слоями при разных диаметрах проволок в наружном слое пряди – ЛК-Р;
- С линейным касанием проволок между слоями и проволоками заполнения – ЛК-З;
- С линейным касанием проволок между слоями и имеющих в пряди слои с проволоками разных диаметров и слои с проволоками одинакового диаметра – ЛК-РО;
- С комбинированным точечно-линейным касанием проволок – ТЛК.
- Круглопрядные;
- Фасоннопрядные.
- Крутящиеся (с одинаковым направлением свивки проволок в канатах одинарной свивки, прядей или стренг);
- Малокрутящиеся (многослойные, многопрядные и одинарной свивки с противоположным направлением свивки элементов по слоям) - МК.
- С органическим сердечником из натуральных или синтетических материалов – ОС;
- С металлическим сердечником – МС.
Нераскручивающиеся – Н;
Раскручивающиеся.
По степени уравновешенности:
- Рихтованные – Р;
- Нерихтованные.
- Правой;
- Левой – Л.
- Крестовой свивки (направление свивки каната и направление свивки стренг и прядей противоположны);
- Односторонней свивки (направление свивки каната и направление свивки проволоки в пряди одинаковы) – О.
- Марок – ВК, В, I.
- Из проволоки без покрытия;
- Из оцинкованной проволоки: в зависимости от поверхностной плотности цинка.
- Типы цинкового покрытия: С, Ж, ОЖ.
- Грузолюдские – ГЛ (марок ВК, В);
- Грузовые – Г.
- Нормальной;
- Повышенной – Т.

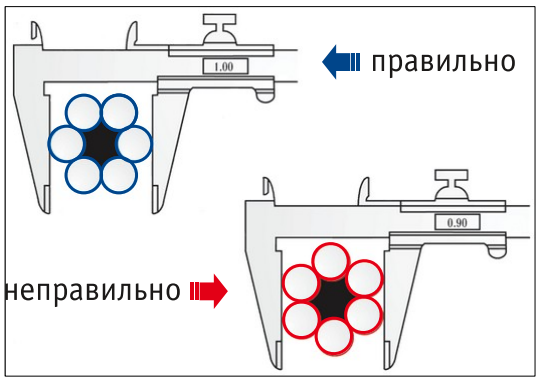

Расчетный размер каната определяется "номинальным диаметром". Для замера фактического диаметра требуется штангенциркуль, длина губок которого превышает 3/4 диаметра каната. Замеры выполняют на расстоянии не менее 6м от конца раскрученного ровного каната в двух поперечных сечениях, расстояние между которыми не менее 1м, в каждой точке диаметр замеряют в двух взаимно перпендикулярных плоскостях. Для нового каната среднее арифметическое этих четырех замеров должно быть внутри поля допусков, указанных для номинального диаметра.
Смотреть подробнее ГОСТ 2688-80
ТИПА ЛК-Р конструкции 6х19 (1+6+6/6)+1 о.с.
- Диаметр 3.8-44.5 мм
- Суммарное разрывное усилие всех проволок в канате 11000-1255000 Н
- Применяется на строительных и металлургических кранах, шахтных подъемных установках, экскаваторах и скреперах, подвесных дорогах, кабель-кранах. Устойчив к воздействию агрессивных сред, к интенсивному знакопеременному изгибу при работе на открытом воздухе
Смотреть подробнее ГОСТ 3077-80
ТИПА ЛК-О конструкции 6х19 (1+9+9)+1 о.с.
-
Диаметр 4.6-41.0 мм
-
Суммарное разрывное усилие всех проволок в канате 14000-1050000 Н
-
Канаты применяются в качестве подъемных на судах и лифтах, тормозных — на шахтных подъемных установках, тяговых — на канатных дорогах
Смотреть подробнее ГОСТ 7668-80
ТИПА ЛК-РО конструкции 6х36 (1+7+7/7+14)+1о.с.
- Диаметр 15.0-58.5 мм
- Суммарное разрывное усилие всех проволок в канате 144500-2190000 H
- Успешно применяются в условиях абразивного износа и агрессивных сред в шахтах, на экскаваторах, скиповых подъемниках доменных печей и металлургических кранах
Смотреть подробнее ГОСТ 7669-80
ТИПА ЛК-РО конструкции 6х36 (1+7+7/7+14)+7х7 (1+6)
- Диаметр 14.5-57.0 мм
- Суммарное разрывное усилие всех проволок в канате 169500-2530000 Н
- Такие канаты применяются на шагающих экскаваторах в качестве гибкой связи ковша и тяговой лебедки, для вертикальных и наклонных шахтных установок, для металлургических кранов
ТИПА ЛК-Р конструкции 6х19 (1+6+6/6)+7х7 (1+6)
ТИПА ЛК-О конструкции 6х7 (1+6)+1 о.с.
Смотреть подробнее ГОСТ 7665-80
ТИПА ЛК-З конструкции 6х25 (1+6;6+12)+1о.с.
- Применяются для лифтов, талей, скиповых подъемников доменных печей, лесопогрузочных машин, для кранов, шахтных установок, для металлургических кранов
- Изготавливается с органическим сердечником
Смотреть подробнее ГОСТ 7667-80
ТИПА ЛК-З конструкции 6х25 (1+6;6+12)+7х7 (1+6)
- Диаметр 7.8-47.0 мм
- Суммарное разрывное усилие всех проволок в канате 48550-1645000 Н
- Применяются для наклонных подъемных шахтных установок, дорожных машин, металлургических кранов
Смотреть подробнее ГОСТ 3081-80
ТИПА ЛК-О конструкции 6х19 (1+9+9)+7х7(1+6)
- Канаты применяются для дорожных машин, стоячего такелажа
ТИПА ТЛК-О конструкции 6х37 (1+6+15+15)+1 о.с.
ТИПА ТК конструкции 6х37 (1+6+12+18)+1 о.с.
Смотреть подробнее ГОСТ 3070-88
ТИПА ТК конструкции 6х19 (1+6+12)+1 о.с.
- Применяются как канаты общего назначения, кроме грузоподъемных кранов
ТИПА ТК конструкции 6х19 (1+6+12)+1х19 (1+6+12)
ТИПА ЛК-О конструкции 6х7 (1+6)+1х7 (1+6)
ДЛЯ ЭКСПЛУАТАЦИОННОГО И ГЛУБОКОГО РАЗВЕДОЧНОГО БУРЕНИЯ ТИПА ЛК-РО Конструкции 6х31 (1+6+6/6+12)+7х7 (м.с.) и 6х31 (1+6+6/6+12) + о.с.
